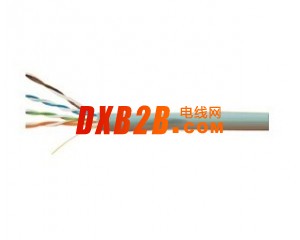

超五類4對室內非屏蔽雙絞線
專門用于結構化綜合布線的CAT.5e局域網電纜，傳輸語音、數據和視頻信號，支持當今及今后較長時間
數據業務的高帶寬應用，特別是適用于各性能等級的以太網協議的傳輸應用
■ 應用范圍
VoIP、ISDN、Token 令牌環、100 Mbps TP-PMD
TR-16 Acctive and Passive
155Mbit/622Mbit ATM、模擬和數字視頻
10/100Base TX Fast Ethernet
■ 特征及優點
室內/室外CAT.5e非屏蔽電纜是專門為非屏蔽的電纜系統開發設計，該產品在各種性能參數上顯著高于
國際標準對于該類型線纜的要求。
■ 結 構
結構：4×2 AWG23
導體：AWG23實心銅線
絕緣：HDPE
纜芯：4組線對成纜
直徑：5.1mm
護套：PVC\LSZH\PE (灰、黑、橙)
■ 機械性能
彎曲半徑：安裝中最小8倍外徑、安裝后最小4倍外徑
溫度范圍：安裝中0℃~＋50℃、安裝后-20℃~+60℃
■ 電氣性能
直流電阻：≤9.38Ω/100m 絕緣介電強度：DC 1kv(3s 不擊穿)
電 容：≤5.4nF/100m 特性阻抗：1-250MHz(100±15)Ω
絕緣電阻：≥5000MΩ.Km 電容不平衡：≤330Pf/100m
時 延 差：≤45ns 電阻不平衡：≤5%
|
訂購信息：
|
|
產品編碼
|
產品名稱
|
型號規格
|
備注
|
|
03010101
|
5類2對室內UTP電纜
|
HSYV5 2*2*0.5
|
|
|
03010102
|
5類3對室內UTP電纜
|
HSYV5 3*2*0.5
|
|
|
03010103
|
5類4對室內UTP電纜
|
HSYV5 4*2*0.5
|
|
|
03010116
|
5類4對室內屏蔽FTP電纜
|
HSYVP5 4*2*0.5
|
|
|
03010105
|
5類4對室外阻水UTP電纜
|
HSYY5-Z 4*2*0.5
|
阻水
|
|
03010117
|
5類4對室外阻水FTP電纜
|
HSYYP5 4*2*0.5
|
|
|
03010118
|
5類12對室內UTP電纜
|
HSYV5 12*2*0.5
|
|
|
03010119
|
5類16對室內UTP電纜
|
HSYV5 16*2*0.5
|
|
|
03010106
|
5類25對室內UTP電纜
|
HSYV5 25*2*0.5
|
|
|
03010120
|
5類50對室內UTP電纜
|
HSYV5 50*2*0.5
|
|
|
03010121
|
5類100對室內UTP電纜
|
HSYV5 100*2*0.5
|
|
|
03010114
|
5類12對室外UTP電纜
|
HSYY5 12*2*0.5
|
|
|
03010122
|
5類16對室外UTP電纜
|
HSYY5 16*2*0.5
|
|
|
03010107
|
5類25對室外阻水UTP電纜
|
HSYY5 25*2*0.5
|
|
|
03010115
|
5類50對室外UTP電纜
|
HSYY5 50*2*0.5
|
|
|
03010123
|
5類100對室外UTP電纜
|
HSYY5 100*2*0.5
|
|
|
03010201
|
超5類2對室內UTP電纜
|
HSYV5e 2*2*0.5
|
|
|
03010202
|
超5類3對室內UTP電纜
|
HSYV5e 3*2*0.5
|
|
|
03010203
|
超5類4對室內UTP電纜
|
HSYV5e 4*2*0.5
|
|
|
03010212
|
超5類4對室外阻水FTP電纜
|
HSYYP5e 4*2*0.5
|
|
|
03010213
|
超5類4對室內FTP電纜
|
HSYVP5e 4*2*0.5
|
|
|
03010205
|
超5類4對室外阻水電纜
|
HSYY5e-Z 4*2*0.5
|
阻水
|
|
|
|
|
注：顏色、長度可根據用戶要求定制。
|
